So, hier nochmal ein kleines Update. Meine verdammte Bandsäge ist immer noch nicht angekommen. Lieferschwierigkeiten. Unglaublich...am 7.12. bestellt!!!
Egal, hab solang am CAD weitergebastelt, was ja eigentlich auch die meiste Zeit in Anspruch nimmt. Ist alles gar nicht so einfach (ach was, echt? ). Man muss konstruieren, und gleichzeitig schauen, ob die Baumaterialien überhaupt in den Abmessungen verfügbar sind. Hier sind besonders die Rohre gemeint.

Das ist der aktuelle 3D-Status (sieht auf jeden Fall schon nach IG aus):



Heute hab ich den ganzen Tag am Oberarm rumgebastelt. Fast fertig, es fehlen noch die Hutmuttern an den Flanschen und diese komische Trompete an der Rückseite...

Sieht wahrlich alles sehr aufwändig aus. Da bin ich richtig froh das ich bis dato nur ein paar Plastikstücke schneiden und feilen musste ...

Heftige Arbeit Meister! Wir warten alle mit Spannung auf die Bandsäge.

Wow, da haste dir ja was vorgenommen... ich drücke die Daumen und harre gespannt der Dinge, die da noch kommen werden!

Bin letzten Herbst auch über diese Brennkammern, allerdings in UK, gestolpert
und kam bereits auf "dumme Gedanken". Vom Zeitplan her wäre jedoch nur
eine IG Tischleuchte herrausgekommen. Daher Hut ab!
Und möge die Bandsäge bald bei Dir sein!

Kannst ja gleich in Produktion gehen .

Egal wie weit Du bis dahin bist.....bringste die Ergebnisse zur Rebelcon mit???

Horst-Wan-Kenobi hat geschrieben:Egal wie weit Du bis dahin bist.....bringste die Ergebnisse zur Rebelcon mit???

Jau, bitte, bitte !

Habe den Thread in den Custom Bereich verschoben

Horst-Wan-Kenobi hat geschrieben:Egal wie weit Du bis dahin bist.....bringste die Ergebnisse zur Rebelcon mit???

Klar, kann ich machen.

o_b_1 hat geschrieben:

Horst-Wan-Kenobi hat geschrieben:Egal wie weit Du bis dahin bist.....bringste die Ergebnisse zur Rebelcon mit???

Klar, kann ich machen.

Geile Aktion!

Korrekt Simon!

Hier nochmal ein kleines Update. Das ganze zieht sich wohl noch etwas. Kostet halt Überwindung sich nach 10h Arbeit abends nochmal hinter den Monitor zu setzen. Es geht langsam, aber stetig voran. Habe in meiner Stückliste schon über 450 Teile, und dabei fehlen noch eine Menge Details, wie z.B. der vordere und hintere Beckenbereich vom IG-88.
Ab Juni/Juli habe ich hoffentlich auch eine größere Werkstatt zur Verfügung. Dann könnte es auch endlich an die physische Umsetzung gehen.

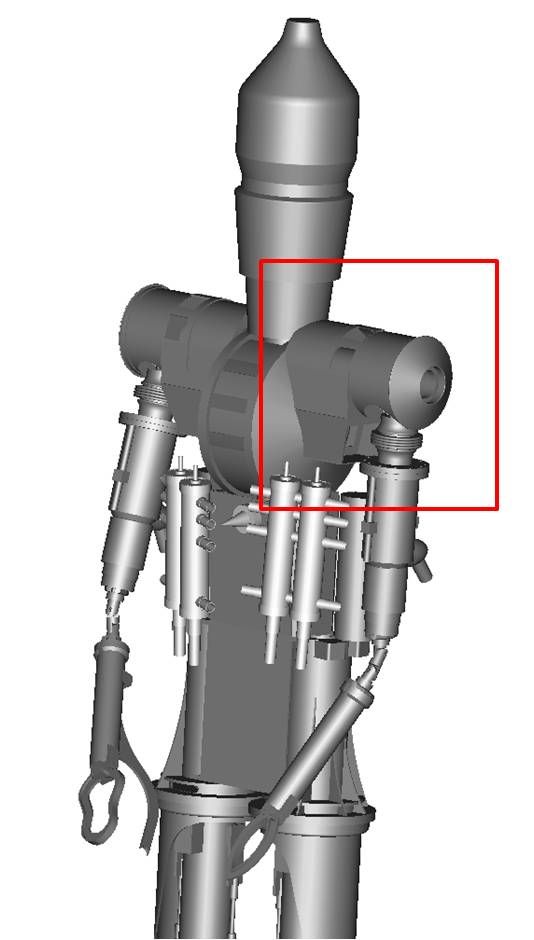

Hier mal ein kleiner Einblick in die Konstruktion am Beispiel des Schultergelenks. Der IG soll natürlich beweglich sein...in Grenzen versteht sich Die Arme sollen nach vorne und zur Seite schwenken können. Außerdem soll der Arm in einer gewünschten Position fixierbar sein. Hört sich einfach an, ist aber ganz schön tricky, wenn man mal ins Detail geht.

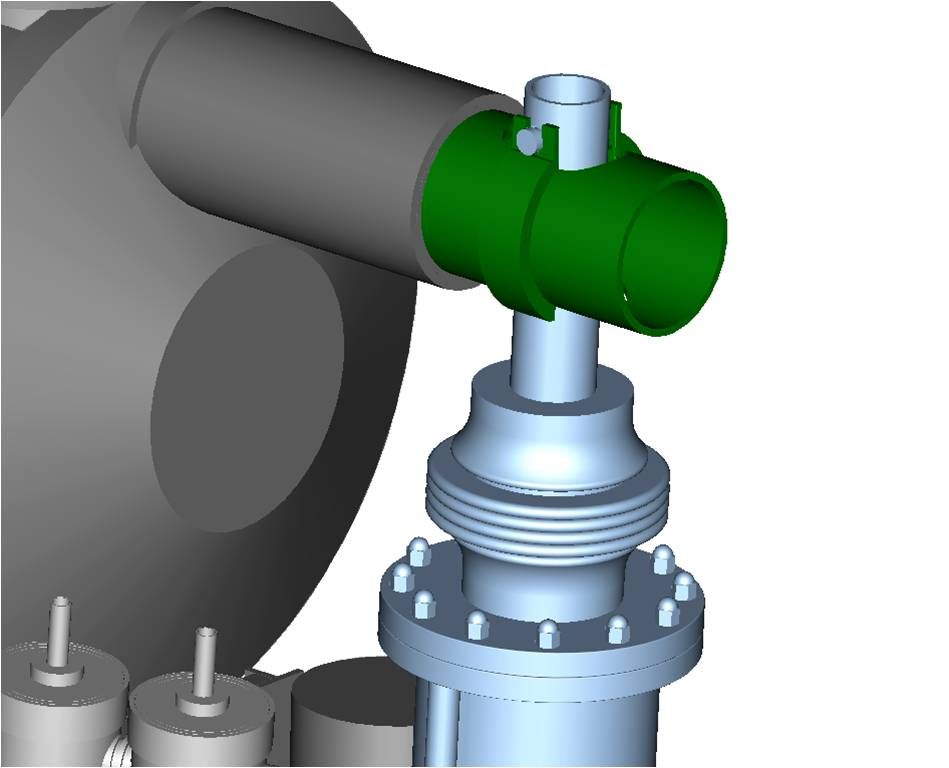

Im nächsten Bild sieht man, wie der Arm (hellblau) in der Schulter aufgehangen ist. Er wird quasi von unten einschoben, 90° gedreht und dann beim runterlassen in den Lagerblechen aufgenommen. So kann er seitlich schwenken. Allerdings ist er so aber auch nicht fixierbar. Da fehlt mir momentan noch die Idee, evtl. lasse ich es aber auch so. Viel wichtiger ist, das die Drehung nach vorne fixierbar ist. Und das sieht so aus: Das grüne Rohr kann in dem grauen frei drehen. Die Fixierung erfolgt, indem man über eine lange Schraube einen Konus in das Rohr reinzieht und das Rohr innen aufspreizt. Das Rohr ist dafür am Ende geschlitzt. Wer schon mal einen Lenker am Fahrrad montiert hat, weiß was ich meine.
